Einsatz von Augmented Reality am Bau - Serie Unternehmen 4.0 (Teil 2)

Stärken und Schwächen

Zusammen mit dem Unternehmen Mader GmbH, welches im gebäudetechnischen Anlagenbau und in der Realisierung von Bauobjekten tätig ist, hat das Forschungsteam der Smart Mini Factory den Einsatz von Augmented Reality am Bau getestet. Zur Unterstützung der Installation von Heizungs-, Elektro- und Sanitärausstattung wurde der vom Labor der Smart Mini Factory zur Verfügung gestellte intelligente Helm „Trimble XR10“ verwendet.

Als praktisches Umsetzungsprojekt wurde der Bau eines Mehrfamilienhauses gewählt, wo das Erdgeschoss mit AR-Unterstützung und das erste Obergeschoss ohne AR-Unterstützung gebaut wurden. Die Machbarkeitsstudie wurde von der Autonomen Provinz Bozen (Landesgesetz vom 13. Dezember 2006, Nr. 14) finanziell unterstützt. Die Studie wurde von der Firma Mader (Projektleiter BIM: Martin Martinelli) koordiniert, wissenschaftlich von der Freien Universität Bozen (Projektleiter: Patrick Dallasega, BIM Experte Andrea Revolti) begleitet und praktisch vom Unternehmen Trimble (Projektleiter: Martin Vanek) unterstützt.

Im Laufe der Machbarkeitsstudie wurden die Stärken, Schwächen, Chancen und Risiken von AR zur Unterstützung des Bauprozesses bewertet. Insbesondere wurde AR zur Unterstützung von Anzeichnungstätigkeiten für Heizung, Lüftung und Sanitäranlagen als auch für Elektroleitungen getestet. Als wichtige Ergebnisse der Testphase konnte eine drastische Zeiteinsparung speziell in komplexen Bereichen mithilfe der AR-Unterstützung erzielt werden. Hierbei wurde eine durchschnittliche Zeiteinsparung von bis zu ca. 60% für das Anzeichnen der Schlitze in den Bädern und Tages-WC, sowie für das Anzeichnen der Fußbodenheizung gemessen. Die durchschnittliche Genauigkeit wurde in einem Bereich zwischen 1 und 3,5 cm gemessen. Generell lässt sich ableiten, dass die Abweichungen in komplexeren Bereichen (wie z.B. Bäder) geringer ausfallen.

Laut der Mitarbeiterbefragung ist hervorgekommen, dass Augmented Reality eine erhöhte Aufmerksamkeit erfordert, jedoch nicht die normale Arbeitstätigkeit beeinträchtigt. Zudem muss erwähnt werden, dass die Benutzung des Helms von Trimble ein Risiko für die Arbeitssicherheit darstellen könnte, da sich der Mitarbeiter auf das Hologramm konzentrieren und somit mögliche Stolperstellen (wie z.B. freilaufende Kabel) vor Ort nicht erkennen könnte.

AR-Unterstützung zur Installation von Heizungs-, Elektro- und Sanitärausstattung

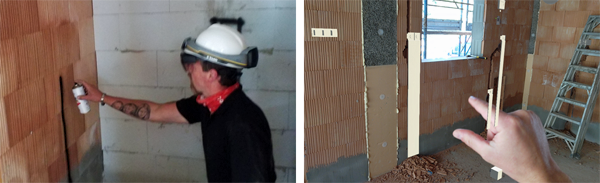

Abbildung: AR-Unterstützung zur Installation von Heizungs-, Elektro- und Sanitärausstattung in Zusammenarbeit mit dem Unternehmen Mader GmbH

Artikel 1

Autor

Dr.-Ing. Patrick Dallasega - Assistant Professor Industrial Engineering and Automation, Freie Universität Bozen
